Осветен бутон с бутон

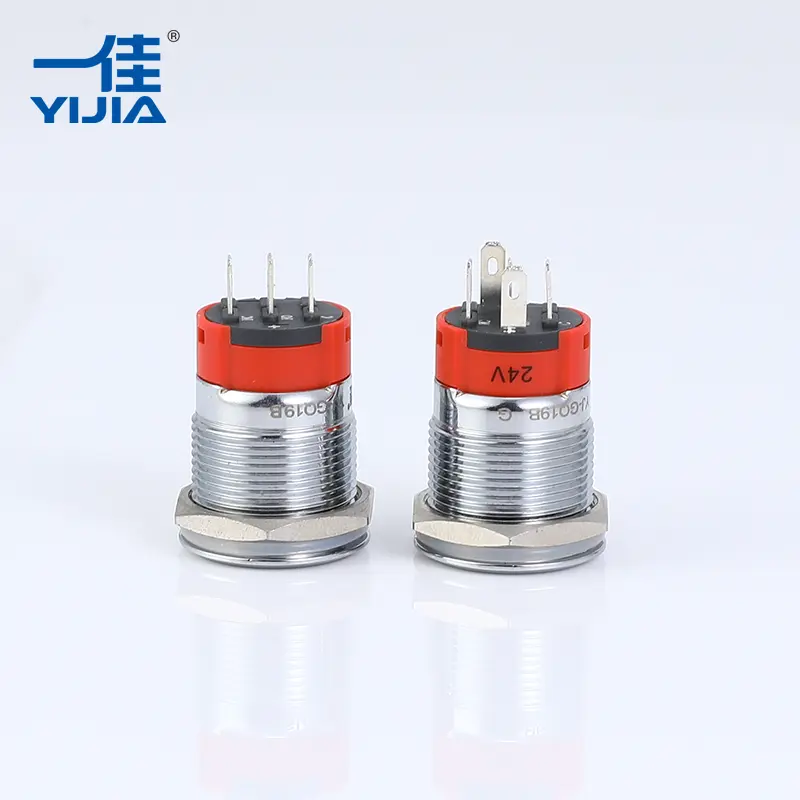

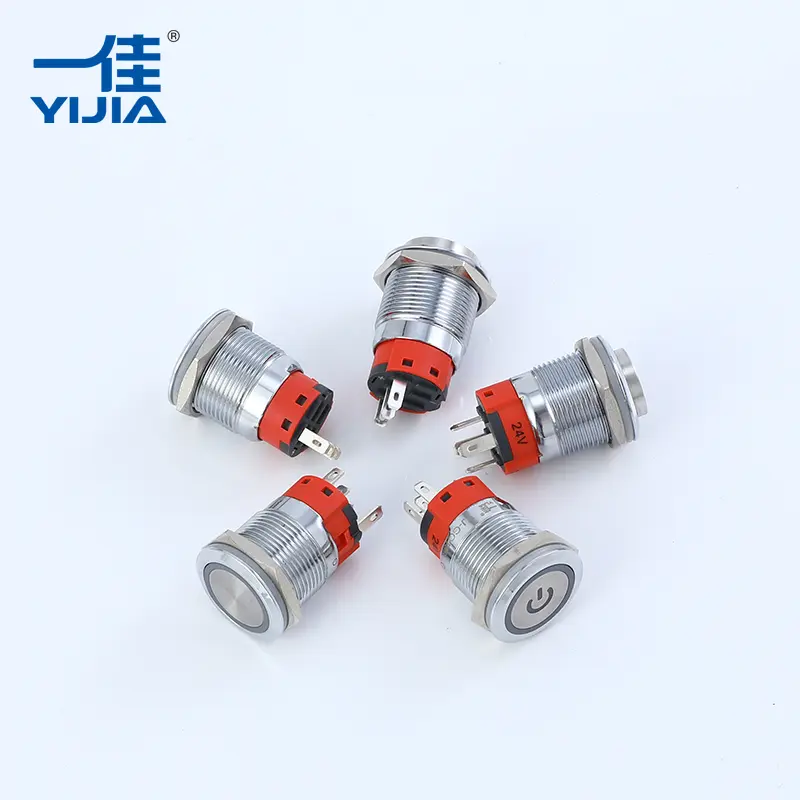

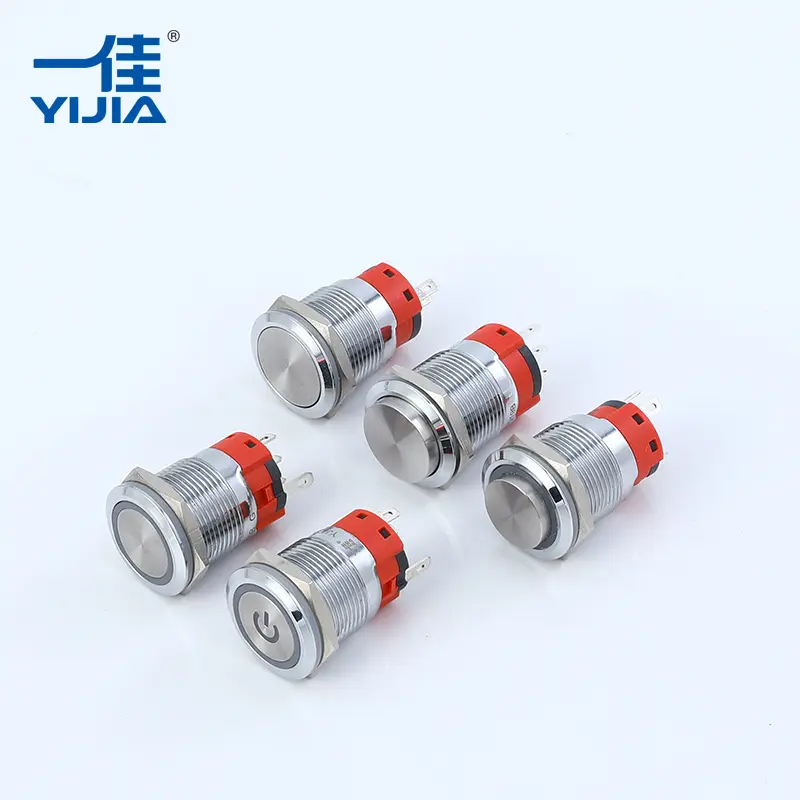

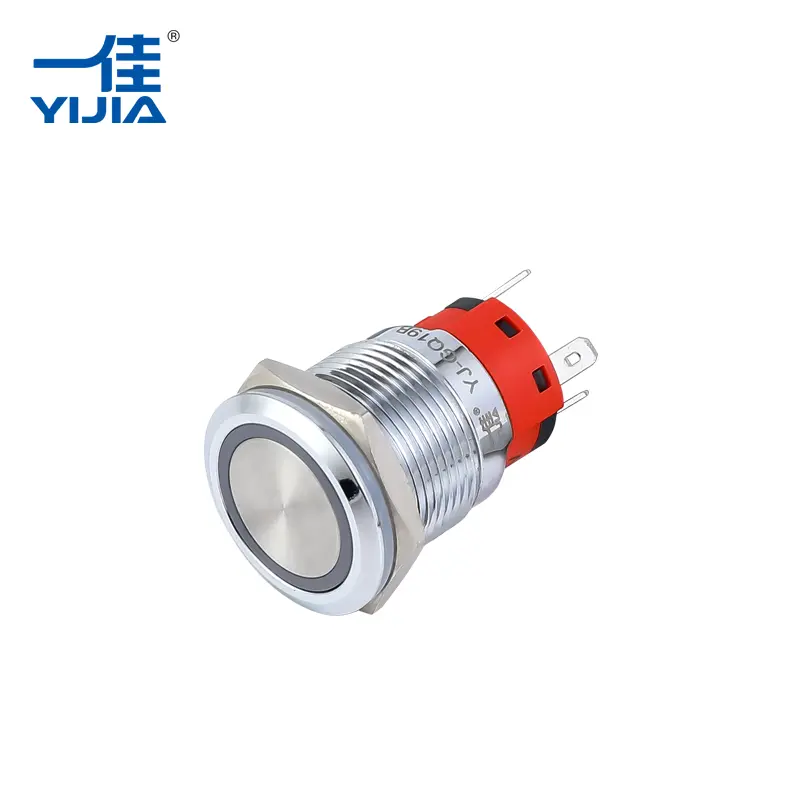

Осветен бутонен превключвател отИджияинтегрира ръчно управление с визуална сигнализация. Тези устройства разполагат със светлинен светодиод, захранван от чипове с голям размер, което подобрява устойчивостта на пренапрежение и удължава експлоатационния живот. Вграденият резистор за намаляване на напрежението елиминира нуждата от допълнителни компоненти, опростявайки дизайна на вашата верига и намалявайки общите разходи за сглобяване. Изработени от материали като контакти от неръждаема стомана и сребърна сплав, тези превключватели осигуряват ниско контактно съпротивление и висока електрическа проводимост.

Ключови характеристики

• LED с висока яркост: LED чиповете с дълъг живот осигуряват ясна индикация за състоянието дори в среда с висока околна светлина.
• Надеждна контактна система: Контактите от сребърна сплав намаляват съпротивлението до $\le 50m\Omega$, осигурявайки стабилно предаване на сигнала както за приложения с висок, така и за нисък ток.
• Здрава конструкция: Изборът на корпуси от хромиран месинг или неръждаема стомана осигурява отлична устойчивост на корозия и физическо въздействие.

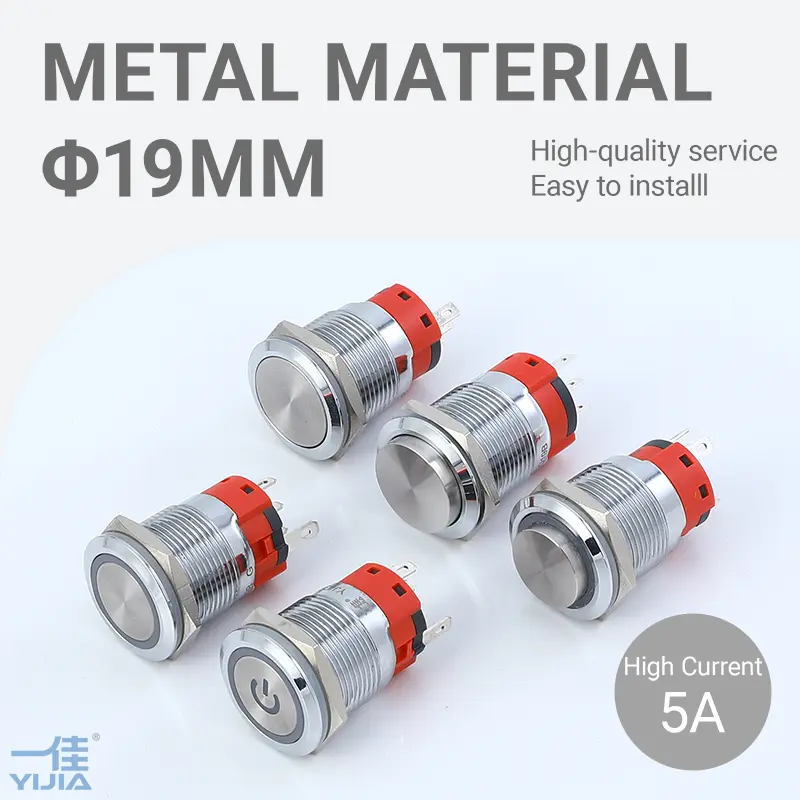

• Разнообразни опции за монтаж: Предлага се в различни стандартни диаметри, включително 16 mm, 19 mm, 22 mm и 25 mm, за да отговарят на изискванията на различни панели.

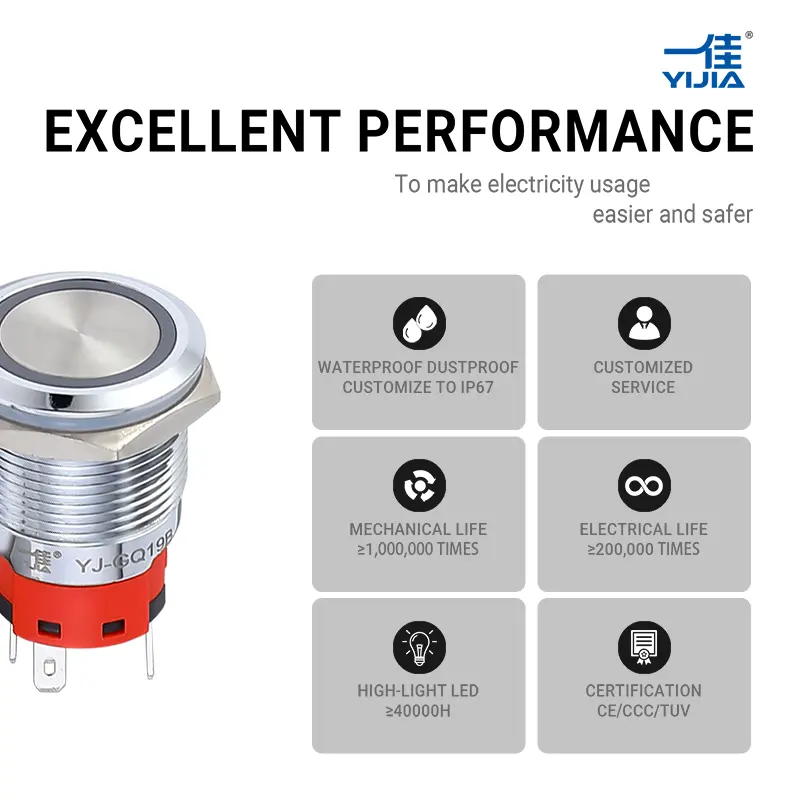

• Превъзходна защита: IP65 с оценка за устойчивост на прах и вода, подходяща за взискателни индустриални настройки.

Технически спецификации

Размер на монтажния отвор: 16 мм / 19 мм / 22 мм / 25 мм

Материал на корпуса: неръждаема стомана / хромиран месинг / инженерна пластмаса

Конфигурация на контакта: 1NO1NC / 2NO2NC / 1NO / 1NC

Режим на работа: Моментален (самонулиране) или заключване (самозаключване)

Капацитет на ток: Поддръжка на висок ток до 15A или 18A

LED напрежение: варира от 3V до 220V (AC/DC съвместим)

Механичен живот: Тестван за 500 000 цикъла

Електрически живот: Оценен за 100 000 цикъла

Производствена сила

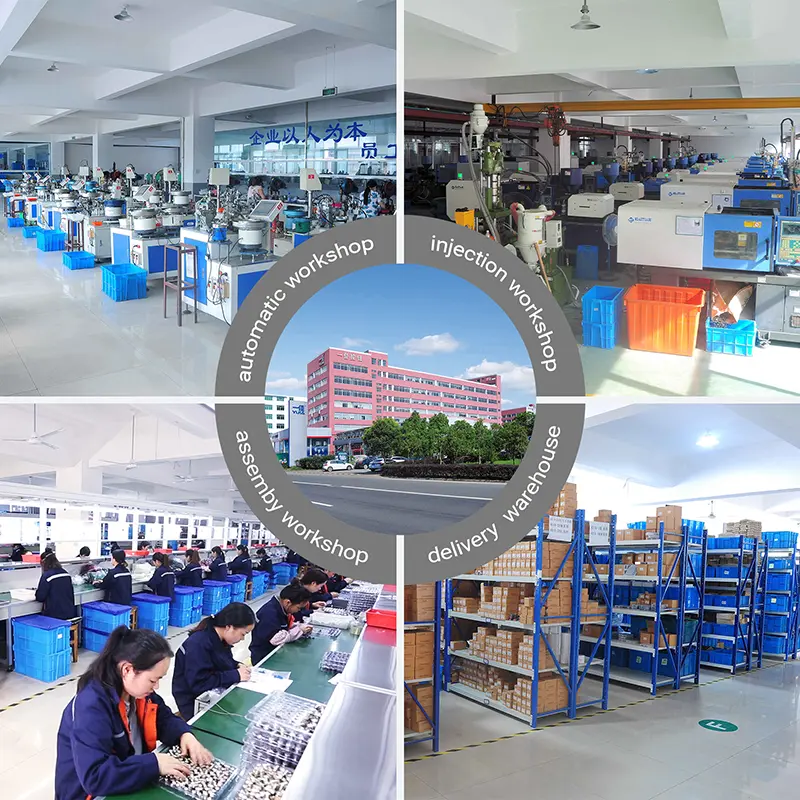

Иджия Industrial Electrical Co., Ltd. работи с модерно производствено оборудване и модерна система за управление. Нашият производствен процес е стриктно управляван от международната система за управление на качеството ISO9001, за да гарантираме, че всеки превключвател с осветен бутон отговаря на професионалните стандарти.

• Сертифицирано качество: Нашата продуктова линия е получила международни сертификати CCC, CE и RoHS.
• Глобален обхват: Чрез години на международно проучване на пазара на силова електроника, ние проектираме продукти, които отговарят както на вносните, така и на независимите пазарни изисквания за научноизследователска и развойна дейност.

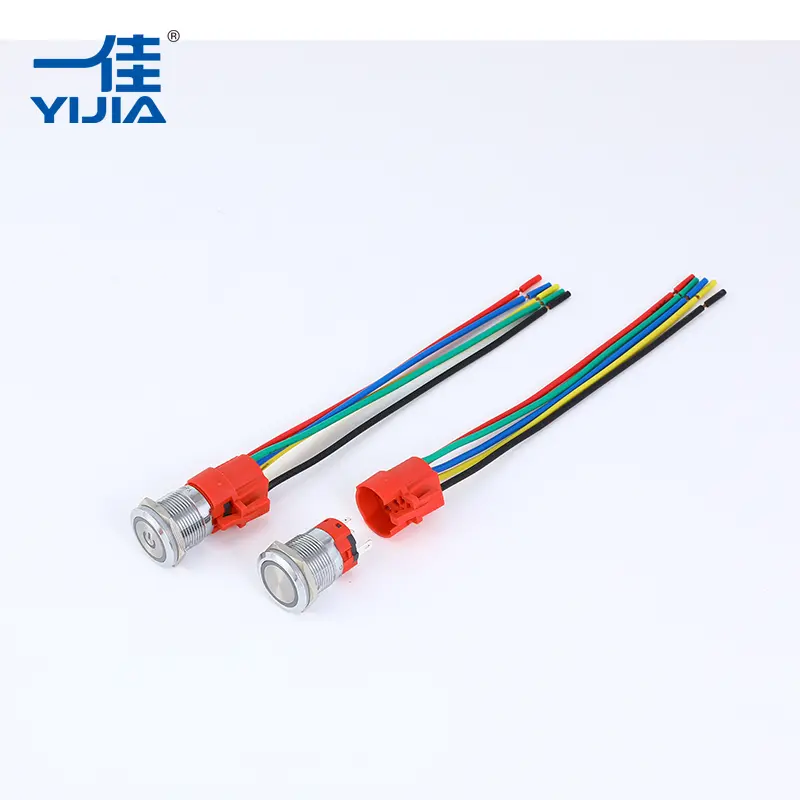

• Възможности за OEM/ODM: Ние предоставяме персонализирано ецване на символи, специфични приставки за жични гнезда и персонализирани материали за корпус, за да поддържаме вашите специфични марки или технически нужди.

Индустриални приложения

Превключвателят с осветен бутон е широко използван в различни сектори поради своята гъвкавост и здрав дизайн:

Системи за управление: Идеални за конзоли, контролни шкафове и разпределителни кутии.

Механична работа: Често се използва в машини с ЦПУ и автоматизирани производствени линии.

Инструментариум: Надеждна работа в оборудването за тестване и медицинските инструменти.

Ръководство за избор на обществени поръчки

За да сте сигурни, че ще получите най-подходящия осветен бутонен превключвател за вашето приложение, моля, потвърдете следните технически изисквания, когато изпращате запитване:

1. Монтажни размери: (напр. 16 мм, 22 мм)
2. Изисквания за ток на натоварване: (напр. 7A, 15A)

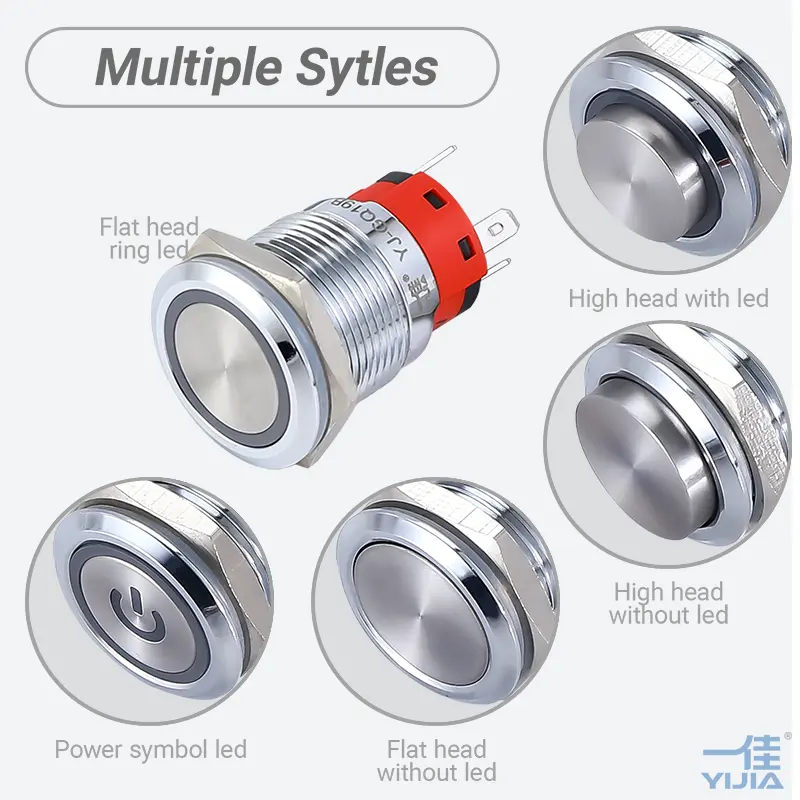

3. Стил на главата: (плоска глава, висока глава или персонализиран символ)
4. Режим на работа: (моментен или блокиращ)

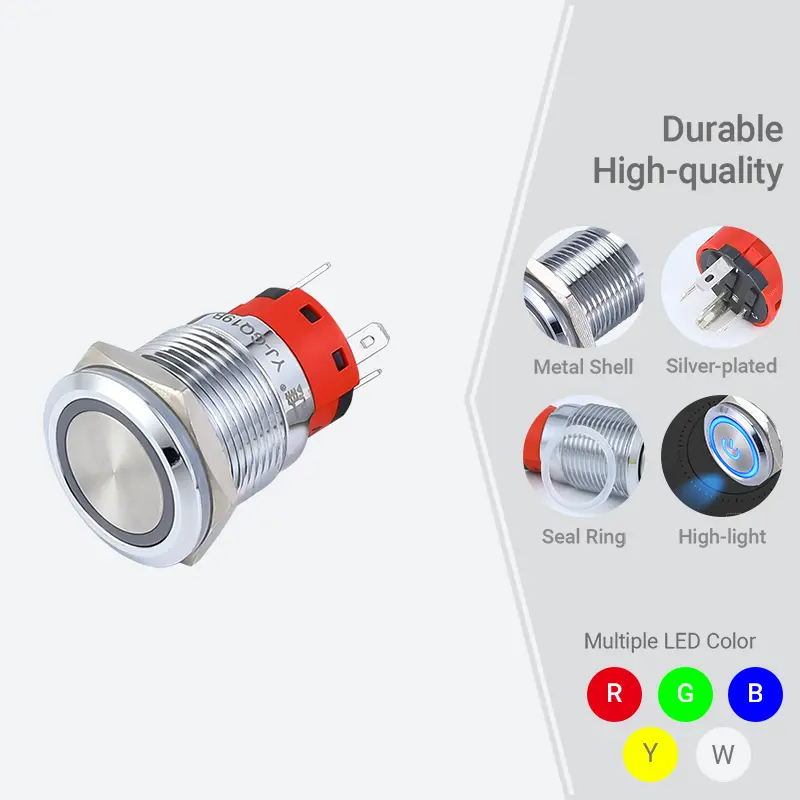

5. LED параметри: Изисквано напрежение и цвят (червено, зелено, синьо, жълто, бяло)
6. Материал на корпуса: (неръждаема стомана или хром, покрит с месинг)

ЧЗВ

Светодиодът изисква ли външен резистор?

Не, светещият бутонен превключвател Yijia включва вграден резистор за намаляване на напрежението. Просто трябва да свържете подходящото напрежение към LED щифтовете.

Подходящи ли са тези превключватели за използване на открито?

Да, с ниво на защита IP65, тези превключватели са защитени срещу прах и водни пръски, което ги прави надеждни за повечето външни контролни панели.

Какво е предимството на контактите от сребърна сплав?

Сребърната сплав осигурява превъзходна електрическа проводимост и устойчивост на окисляване в сравнение със стандартната мед, което гарантира по-дълъг електрически живот и по-стабилно превключване.

Характеристики и предимства

● 16mm/19mm/22mm/25mm размер на множество монтажни отвори

● Черупка от хромиран месинг/неръждаема стомана

● 18A/15A висок ток

● 1NO/1NC/1NO1NC/2NO контактна структура

● Контакт от висококачествена сребърна сплав

● По-ниско контактно съпротивление≤50mΩ

● 500 000 цикъла дълъг механичен живот

● 100 000 цикъла дълъг електрически живот

● 50 000 часа живот на LED с висока яркост

● Ниво на защита IP65

● CCC,TUV,CE

● RoHS, обхват (персонализирани)

● Най-добра цена и висока производителност

● Професионални консумативи за превключватели с голям ток

● Поддръжка на OEM/ODM

Как да изберете подходящия тип метален бутон

Моля, отговорете на следния въпрос и ни го изпратете, ние ще изберем подходящия тип за вас.

Въпрос и пример

① размерите на бутона за инсталиране: 16 мм.

② токът на натоварване, който трябва да контролирате: 7A.

③ видът на частта на главата: плоча глава без светлина.

④ изберете контактната структура: 1NO/1NC/1NO1NC/2NO.

⑤ Режим на работа: Моментален или блокиращ.

⑥ LED волт и цвят (ако е необходим светодиод): DC 24V ЗЕЛЕН.

⑦ изберете материалите на корпуса: неръждаема стомана или хром, покрит с месинг.

⑧ специална заявка: водоустойчив, персонализиран символ, нужда от контакт...
